あ フラックス多様体 は、複数のポンプ車から 1 つ以上の坑口に加圧破砕流体を同時に指示、制御、分配するために水圧破砕 (フラッキング) 作業で使用される高圧流体分配システムです。要するに、 フラックス多様体 10 ～ 40 台の高圧ポンプの出力を、現代の完成作業に必要な圧力と流量で 1 つの坑井に調整することは物理的に不可能です。典型的な 破砕多様体 10,000 ～ 20,000 psi の作動圧力と 100 バレル/分 (bpm) を超える流量を処理する必要があり、坑井現場で最も機械的に要求の高い機器の 1 つとなります。この記事ではその方法について説明します フラックス多様体s 作業、主要な設計タイプ、選択基準、運用上のベスト プラクティス、およびこの重要な機器カテゴリを再形成する進化するテクノロジーについて説明します。
Frac多様体とは何ですか?機能とコアコンポーネント
あ フラックス多様体 水圧破砕スプレッドの中心流体ハブとして機能し、複数のポンプユニットからの流れを集め、隔離および流れ制御機能を提供し、制御された圧力で流体を坑口処理鉄に供給します。これは概念的には高速道路のインターチェンジに似ています。大量の交通量の複数の車線 (ポンプ トラック) が、単一の目的地 (坑井) につながる制御された流路に合流します。
の中核となる機能は、 破砕多様体 流体の分配、圧力の均一化、運用の柔軟性の 3 つが重要です。マニホールドがなければ、20 台のポンプ車を 1 つの坑口に直接接続するには、高圧鉄が手に負えないほど絡みつき、メンテナンスのために個々のポンプを分離したり、作業を停止せずに坑井間を交換したり、ポンプの起動や停止による圧力サージを管理したりする方法がありません。
Frac 多様体の主要コンポーネント
- ヘッダ本体（メインボア）： すべての流体が流れる中央のパイプまたは鍛造本体。メインボアの直径は通常 4 インチから 7 インチ (公称) の範囲で、壁厚は使用圧力の 1.5 ～ 2 倍の破裂圧力に耐えるように設計されています。ほとんどのヘッダー本体は 4130 または 4140 クロモリ鋼で作られており、降伏強度が 100,000 psi を超えるように熱処理されています。
- 入口接続 (ポンプ側): ポンプ車の吐出ラインが接続される個別の高圧接続。標準 フラックス多様体 8 ～ 24 個の入口ポートがあり、それぞれに個別のポンプ分離用のプラグ バルブまたはゲート バルブが取り付けられています。接続タイプには、ハンマー ユニオン (図 1502 または 2002)、フランジ付き、または独自のクイック接続システムが含まれます。
- 出口接続 (ウェル側): 処理鉄と坑口につながる高圧出口。マルチウェルパッド操作では、2 ～ 8 個の出口ポートを備えたマニホールドを使用して、ステージ間の調整を行わずに複数のウェルを同時にまたは順次処理できるようにします。
- 隔離バルブ: 各入口および出口ポートのゲート バルブまたはプラグ バルブにより、スプレッド全体を停止することなく、ポンプまたは井戸接続を個別に隔離できます。これらのバルブは通常、油圧または手動で作動し、マニホールドの全作動圧力に対して定格されています。
- 圧力リリーフバルブ (PRV): あ safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
- 圧力計と計装ポート: 複数のポイントでのリアルタイムの圧力監視により、流量制限、バルブの漏れ、ポンプの異常を早期に検出できます。モダン フラックス多様体s 治療用バンのデータ収集システムに接続された電子圧力トランスデューサーを統合します。

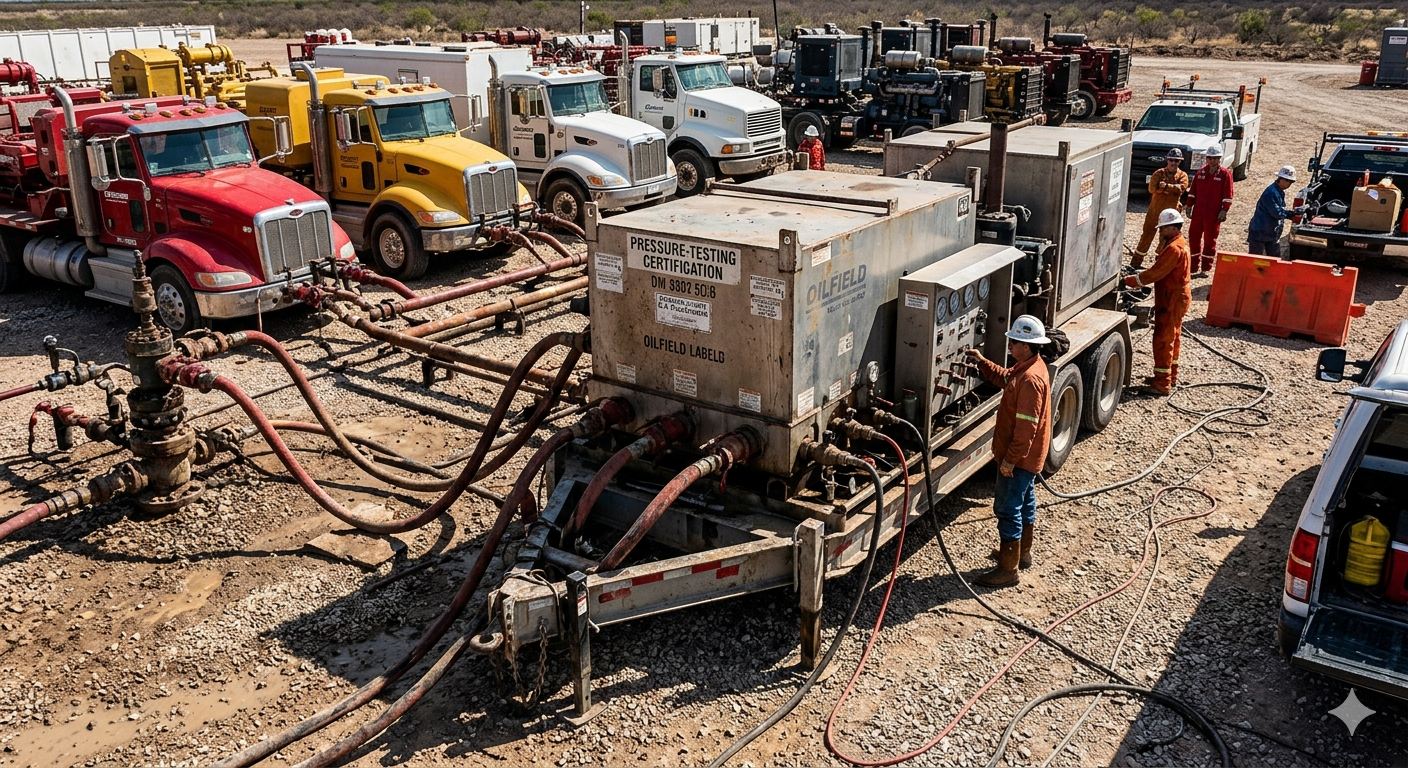

- スキッド/トレーラーフレーム: マニホールド アセンブリは、輸送および迅速な展開のためにスチール製スキッドまたは道路法定トレーラーに取り付けられます。トレーラーに搭載されたユニットは、標準的な Frac 作業員によって 45 ～ 90 分で位置決めおよび接続できます。
Frac マニホールドの種類: 従来型 vs. ジッパー vs. コンボ
の フラックス多様体 市場は、単純な単一坑井ヘッダーから、隣接する坑井の同時破砕をサポートできる洗練されたマルチ坑井システムに進化しました。現在の運用では、次の 3 つの主要な構成が支配的です。
| パラメータ | シングルウェルマニホールド | ジッパーマニホールド | コンボ/マルチウェルマニホールド |
|---|---|---|---|
| ウェルズ・サーブド | 1 | 2（交互） | 2～8 |
| 一般的な入口ポート | 8～16 | 16～24 | 20～40 |
| 一般的な使用圧力 | 10,000 ～ 15,000 psi | 10,000 ～ 15,000 psi | 10,000 ～ 20,000 psi |
| 動作モード | 連続ステージ | あlternating between 2 wells | 同時または順次 |
| リグアップ時間 | 45～90分 | 2～4時間 | 4～8時間 |
| ポンプの使用率 | ～60～70% | ～80～90% | ~85 ～ 95% |
| 資本コスト (相対) | 低い（ベースライン） | 中 (40 ～ 80%) | 高 (100 ～ 200%) |
| 最優秀アプリケーション | シングルウェルパッド、探索的 | 2ウェルパッド、パッドドリリング | マルチウェルパッド、同時フラクション |
表 1: 3 つの主要な frac マニホールド構成の主要な操作パラメータと商用パラメータによる比較。ジッパーマニホールドとコンボマニホールドは、複雑さと資本投資を犠牲にして、ポンプの使用率を大幅に高めます。
の Zipper Frac Manifold: How It Doubles Pump Efficiency
の ジッパーフラクマニホールド これは、過去 20 年間の frac マニホールド設計における最も重要な運用上の革新です。ジッパー構成では、1 つのポンプが 2 つの隣接する坑井間を交互にスプレッドします。一方の坑井が破砕され、もう一方の坑井は穿孔され、次の段階に備えられます。これにより、単一油井操作の総完了時間の 30 ～ 40% を占めるステージ間の非生産時間 (NPT) が排除されます。
の hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
あ standard ジッパーフラクマニホールド 分離バルブを備えたクロスオーバーセクションで接続された 2 つの個別のヘッダーボディで構成されており、2 つのバルブを開閉することにより、ポンプスプレッド全体をウェル A からウェル B にリダイレクトできます。この切り替え操作には 60 秒未満かかります。
Frac マニホールド圧力定格: 適切なクラスの選択
圧力定格は、製品を選択する際に最も安全性が重要な仕様です。 フラックス多様体 。圧力定格が不足していると、致命的なマニホールドの故障が発生する主な原因となり、致命的な問題が発生する可能性があり、適切な制御のインシデントが発生する可能性があります。業界では、API 6A および API 16C に準拠した標準化された圧力クラス システムを使用しています。
| 圧力クラス | 使用圧力 (psi) | 試験圧力 (psi) | 代表的な用途 | 一般的なフォーメーション |
|---|---|---|---|---|
| 10K | 10,000 | 15,000 | 従来のフラク、浅井戸 | ペルム紀盆地（一部のゾーン） |
| 15K | 15,000 | 22,500 | 標準シェールフラックス、パッドドリリング | マーセラス、イーグルフォード、ヘインズビル |
| 20K | 20,000 | 30,000 | 超高HPHT、深井戸 | ディープ・ヘインズビル、SCOOP/STACK |
表 2: 標準フラクマニホールド圧力クラスと対応する試験圧力および一般的な地層用途。すべての frac マニホールドの圧力を含むコンポーネントは、API 16C 要件に従って展開前に 1.5 倍の作動圧力まで静圧試験する必要があります。
の selection of a 15K versus 20K フラックス多様体 これは単に安全マージンの問題ではなく、コストに直接影響します。 20K 定格のマニホールド アセンブリは、より重い鍛造ボディ、より厚い壁、より高い仕様のバルブ、およびより厳格な材料認定テストが必要となるため、同等の 15K ユニットよりもコストが 40 ～ 70% 高くなります。ただし、18,000 psi の処理圧力を必要とする地層で 10K または 15K のマニホールドを使用すると、圧力封じ込めが失敗するという許容できないリスクが生じます。
材料と冶金: フラクマニホールドが高圧研磨サービスに耐えられる理由
フラクマニホールド コンポーネントは、各段階での周期的な高圧荷重、プロパントを含む高速流体（速度 40 ～ 80 フィート/秒で砂濃度 0.5 ～ 4 ポンド/ガロン）による浸食、酸のプレフラッシュや摩擦低減剤による化学的攻撃、年間数百段階にわたる加圧サイクルの繰り返しによる疲労といった、独特の厳しい機械的ストレスの組み合わせに直面しています。
ボディとヘッダーの材質
の main header body of a フラックス多様体 通常、AISI 4130 または 4140 クロモリ鋼から鍛造され、最小降伏強度 75,000 ～ 100,000 psi (API 6A に基づくグレード L またはグレード P) まで熱処理されます。鍛造構造は必須です。鋳鉄または溶接構造では、フラックス使用時の繰り返し疲労荷重に確実に耐えることができません。鍛造により、鋳物を疲労亀裂の影響を受けやすくする内部空隙や方向性のある結晶粒の弱点が排除されます。
サワーサービス用途 (H₂S 存在) の場合、材料は硫化物応力亀裂を防ぐために最大硬度を 22 HRC に制限する NACE MR0175 / ISO 15156 要件を満たす必要があります。サワーサービス フラックス多様体s 高強度合金ではなく、化学的性質が制御された低合金炭素鋼を使用し、耐サワー性と引き換えに低い圧力定格を受け入れます。
侵食防止技術
プロパント浸食は、金属の主な摩耗メカニズムです。 フラックス多様体 特に流速と乱流がピークとなるティー ジャンクション、エルボ、およびバルブ シートでのボディ。 3 つの主要な侵食緩和戦略が採用されています。
- 交換可能なウェアスリーブ: 高侵食ゾーンの内側ボアを覆う超硬または硬化鋼インサート。これらは消耗部品として設計されており、マニホールド本体全体を交換することなく定期メンテナンス時に交換可能です。標準の摩耗スリーブの耐用年数は、プロッパントの濃度と種類に応じて 200 ～ 500 フラクステージです。
- タングステンカーバイドバルブトリム: Frac サービスのゲート バルブとプラグ バルブは、ビッカース硬度 1,500 ～ 2,400 HV のタングステン カーバイド シートとトリム コンポーネントを使用しています。これは、そこを流れる 100 メッシュの石英砂プロッパント (約 800 HV) よりもはるかに硬いです。
- 流路形状の最適化: モダン フラックス多様体 設計では数値流体力学 (CFD) を使用して内部ボアの形状を最適化し、接合部での乱流を 20 ～ 40% 削減し、摩耗関連のメンテナンス間隔の平均時間を延長します。
Frac マニホールドの操作: リグアップ、ジョブ前のテスト、およびステージの実行
適切な操作手順 フラックス多様体 機器の仕様と同じくらい重要です。現場の機器の故障の大部分は、機器の欠陥ではなく、不適切な圧力テスト、不適切なバルブのシーケンス、または接続構成の失敗などの手順上のエラーによって引き起こされます。
ジョブ前の圧力テストのプロトコル
毎 フラックス多様体 アセンブリは、各作業の前に、予想される最大処理圧力またはマニホールドの定格使用圧力のいずれか低い方まで圧力テストを行う必要があります。標準プロトコルには以下が含まれます。
- 低圧テスト (200 ～ 500 psi): すべての接続が適切に行われ、バルブが固定されていることを確認します。続行する前に、圧力低下がゼロの状態で 10 分間保持する必要があります。
- 高圧テスト (MAWP または予想される最大治療圧力まで): あ 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
- バルブ機能テスト: 各隔離バルブは圧力下で開閉を繰り返し、適切に動作することを確認します。差圧を保持できないバルブは使用停止のタグが付けられ、バイパスまたは交換されます。
- PRV 設定値の検証: の pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
ステージ実行: Frac ジョブ中のバルブ管理
破砕段階では、 フラックス多様体 オペレータは、入口および出口バルブの位置をリアルタイムで管理する責任があります。標準的な操作手順には次のものが必要です。
- ポンプの動作中は、下流 (井戸側) のバルブを決して閉じないでください。 ポンプの稼動中に坑井の出口を閉じると、「デッドヘッド」状態が発生します。つまり、圧力が数秒以内にポンプのシャットイン圧力にまで上昇し、マニホールド MAWP を超える可能性があります。井戸側のバルブを閉じる前に、すべてのポンプユニットを停止する必要があります。
- ポンプの連続作動: ポンプは個々の入口バルブを介して一度に 1 つずつオンラインになるため、オペレーターは圧力応答を監視し、後続のポンプを追加する前にマニホールドの完全性を確認できます。
- ジッパーマニホールドの切り替え手順： ジッパー操作でウェルを切り替える場合、処理ウェルのバルブが閉じる前に受け入れウェルのバルブが開き、連続的な流れを維持し、バルブや継手の摩耗を促進する圧力ハンマー現象を防ぎます。
次世代 Frac マニホールド技術: 自動化と遠隔操作
の フラックス多様体 は、業界による遠隔および自律型坑井現場運営の推進によって、重大な技術変革が起きています。この傾向は、人件費、HSE への配慮、電気破砕（e-frac）の統合の普及によって加速されています。
あutomated Valve Control Systems
次世代 フラックス多様体s 処理バンから制御される油圧または電気で作動するバルブを統合することで、坑口付近の高圧ゾーンで人員が手動でマニホールドバルブを操作する必要がなくなります。自動バルブシステムは、手動操作の場合は 30 ～ 60 秒かかるのに対し、ジッパースイッチシーケンスを 5 秒未満で実行できるため、坑井移行時の NPT と圧力変動が軽減されます。
あdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.
統合センサーアレイと予知保全
モダン フラックス多様体 設計では、高浸食ゾーンに超音波壁厚センサーが埋め込まれ、リアルタイムの摩耗データが治療車に送信されます。監視されている場所の壁の厚さが事前に設定されたしきい値 (通常は元の設計の厚さの 80%) を下回ると、システムは障害が発生する前に、次回の定期メンテナンス期間に検査または交換するようコンポーネントにフラグを立てます。
あcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average フラックス多様体 耐用年数が 20 ～ 35% 短縮され、予期せぬ機器の故障が 60% 以上減少します。
Frac マニホールドの検査とメンテナンス: 業界標準で求められるもの
フラクマニホールド 検査およびメンテナンスの要件は、API RP 7L、API 16C、およびオペレーター固有の QA プログラムによって管理されます。マニホールドの故障による影響 (高圧流体の放出、発火の可能性、および人身傷害) により、コンプライアンスの遵守は交渉の余地のないものになります。
- 作業後の目視検査: あfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
- 超音波厚さ検査 (UT): 最小壁厚は、校正された超音波ゲージを使用して、すべての高浸食ゾーン (T 字接合部、エルボ、バルブ本体) で測定されます。計算された最小肉厚 (ASME B31.3 または API 6A による) を下回る測定値がある場合は、直ちに使用を中止する必要があります。
- 磁粉検査 (MPI) または染料浸透検査 (DPT): 溶接ゾーン、ねじ接続、および観察された浸食領域に対して実行され、表面破壊亀裂を検出します。 MPI は磁性材料に適しています。 DPT は非磁性合金に使用されます。
- 完全な再認定水圧試験: 毎年または修理後に、1.5 倍の使用圧力で最低 10 分間保持する必要があります。再認証記録は、特定のマニホールドのシリアル番号まで追跡可能であり、機器の耐用年数の間保持される必要があります。
- バルブの再構築と交換: フラクショナルマニホールドサービスにおけるゲートバルブは通常、150 ～ 300 回の動作サイクル (圧力下での開閉) 後にシートとシールの交換が必要です。バルブのメンテナンスの延期は、稼働中のバルブの漏れの主な原因です。 フラックス多様体s .
よくある質問: Frac マニホールド
Q1: フラックスマニホールドとトリートメントアイロンの違いは何ですか?
あ フラックス多様体 は、ポンプの流れを集約し、それらを個々の油井接続にルーティングする中央分配ハブです。 「処理鉄」とは、マニホールド出口を坑口に接続する高圧パイプセグメント、ハンマーユニオン、およびエルボを指します。マニホールドは、スキッドまたはトレーラーに取り付けられた固定アセンブリです。鉄の処理は、マニホールドと坑口の間の現場で装備された配管であり、作業ごとに異なる構成が行われます。どちらも同じ作動圧力に対して定格されている必要がありますが、流路内で根本的に異なる機能を果たします。
Q2: フラクマニホールドは何台のポンプ車に対応できますか?
標準 フラックス多様体s 8 ～ 24 個の入口ポートを備えて設計されています。ペルミアン盆地における典型的な大型パッドの完成には 18 ～ 24 台のポンプ ユニットが使用され、少なくともその数の入口接続を備えたマニホールドが必要です。各入口ポートは、ポンプ トラック 1 台の最大定格流量を処理します (通常、動作圧力でユニットあたり 25 ～ 50 bpm)。マニホールドのメインボアは、ピーク総流量 (すべてのアクティブなポンプの合計) が、プロパントを含む流れの下での鋼の浸食閾値である 30 ～ 40 フィート/秒を超える流速を生じないようなサイズにする必要があります。
Q3: フラックス多様体の用語で「ミサイル」とは何ですか?
あ "missile" (sometimes called a "frac missile" or "missile manifold") is an older, simpler style of フラックス多様体 複数の入口ポートと出口ポートを備えた単一の細長いヘッダー本体で構成されていますが、統合されたバルブ制御は最小限です。この名前は、初期のデザインの円筒形に由来しています。現代のマニホールドシステムは、優れた流量制御能力により、多段数のシェール操業においてミサイルに大きく取って代わりましたが、コストの最小化が主な要因となる、より単純な従来のフラクショナル操業ではミサイルが引き続き使用されています。
Q4: フラクマニホールドはポンプの追加または削除時の圧力サージにどのように対処しますか?
ポンプをスプレッドに追加すると、その出口バルブがスプレッドに追加されます。 フラックス多様体 マニホールドに接続する前にポンプがライン圧力になるまで、ゆっくりと開きます (カチッと開くのではありません)。この「ソフト接続」手順は 10 ～ 30 秒かかり、高圧ポンプが異なる圧力のマニホールドに突然接続された場合に発生する油圧ハンマー現象を防ぎます。最新の自動マニホールド システムには、入口バルブ圧力均一化ロジックが組み込まれています。バルブは、その両端の圧力差が 500 psi 未満に低下するまで完全には開きません。これにより、スムーズな圧力移行が保証されます。
Q5: Frac マニホールドにはどのような認証が必要ですか?
あ properly certified フラックス多様体 すべての圧力を含むコンポーネントの API 6A または API 16C 圧力定格への準拠に関する文書を携行する必要があります。圧力がかかるすべての部品をその熱とロット番号まで追跡する材料試験レポート (MTR)。資格のある検査官が署名した静水圧試験証明書。バルブ性能試験証明書。該当する場合は、サワー サービスに関する NACE MR0175 準拠文書も含まれます。一部の通信事業者は、自社の拠点に導入する前に、公認の検査機関による第三者機器検査 (TPEI) をさらに要求しています。
Q6: Frac マニホールドはプロダクション マニホールドとどう違うのですか?
どちらも流体分配システムですが、 フラックス多様体 と生産マニホールドは、設計とサービス要件が根本的に異なります。あ フラックス多様体 は、研磨性プロパントを含む流体を使用した短期間の循環ポンプ サービス用に設計された一時的な高圧 (10,000 ～ 20,000 psi) システムです。生産マニホールドは、生産された炭化水素の継続的な定常状態の流れのために設計された常設の低圧 (通常 1,000 ～ 5,000 psi) システムです。生産マニホールドは耐食性と長期シールを優先します。 フラックス多様体s 圧力定格、耐浸食性、現場での迅速な再構成を優先します。
結論: Frac 多様体は現代のあらゆる完成操作のバックボーンです
あ フラックス多様体 は受動的パイプの一部をはるかに超えています。これは水圧破砕スプレッドの油圧指令センターであり、その仕様、メンテナンス、操作が作業効率、作業員の安全性、完成品質に直接影響します。構成および動作条件に合わせて適切なマニホールド タイプ (シングル ウェル、ジッパー、またはコンボ)、圧力クラス (10K、15K、または 20K)、および材料仕様を選択することは、コストと安全性に大きな影響を与える技術的な決定です。
の data makes a compelling case for investing in high-quality フラックス多様体 装置: ジッパーマニホールドは完了 NPT を 30 ～ 40% 削減し、自動バルブ システムはマニホールド関連のインシデントを 60% 以上削減し、予知保全プログラムは装置の耐用年数を 20 ～ 35% 延長します。業界がポンプ数の増加、処理圧力の向上、複数坑井の同時運転を推進し続ける中、 破砕多様体 完成装置スタックの中で、より中心的なものとなり、より技術的に要求が厳しくなるだけです。
